本研究研究了石墨烯、二氧化鈦（TiO2）和二氧化矽（SiO2）納米顆粒、TiO2和石墨烯的複合納米粒子以及指甲花提取物表麵活性劑的納米複合物對降低油水界麵張力的影響。研究人員使用溶膠－凝膠技術合成上述納米顆粒，並采用天然水性懸浮表麵活性劑（黃芪膠提取物）對納米表麵活性劑的穩定性進行了研究。通過電導率、濁度和界麵張力實驗測定了指甲花提取物表麵活性劑的CMC值。為了穩定重量百分比不同且納米顆粒類型也不同的納米表麵活性劑，使用粒徑和zeta電位測量來確定黃芪膠表麵活性劑各自的最佳濃度。最後，通過界麵張力測量，使用穩定的納米表麵活性劑來研究其對IFT的影響。

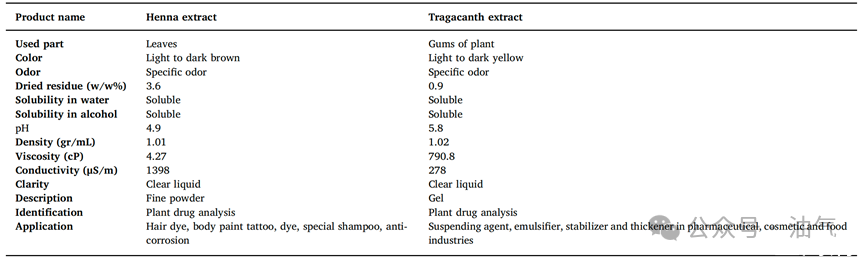

表1.指甲花和黃芪膠提取物的物性

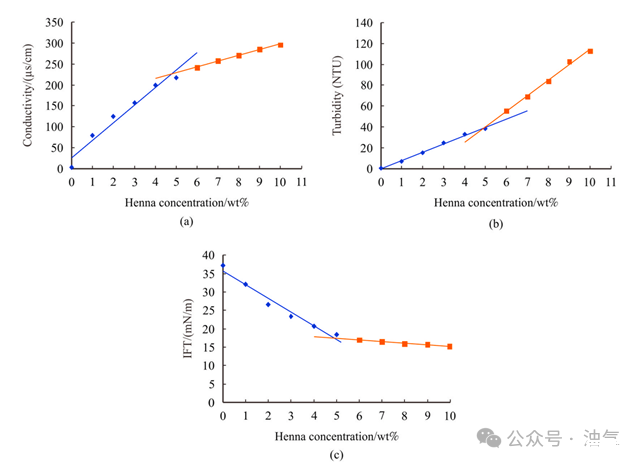

圖1.（a）電導率、（b）濁度和（c）界麵張力隨指甲花溶液濃度的變化

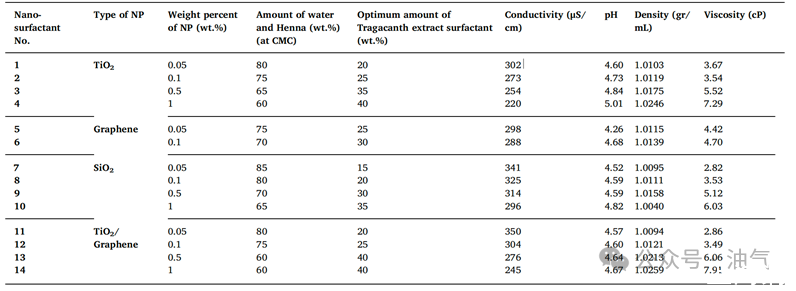

表2.本研究中使用的納米表麵活性劑的物性

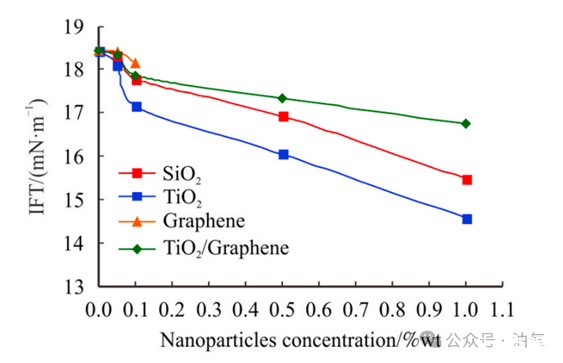

圖2.IFT隨納米粒子濃度變化而變化。誤差條代表對每種納米表麵活性劑進行的三種不同界麵張力測量的標準偏差

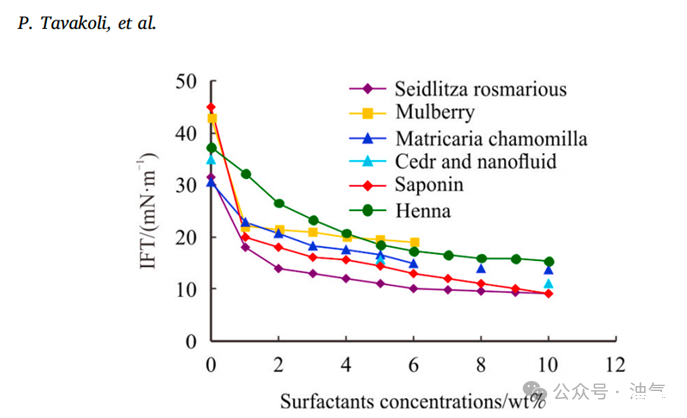

圖3.不同表麵活性劑在煤油中作為油相的界麵張力：Seidlitzia Rosmarinus、桑葉、洋甘菊、雪鬆和納米流體、皂角苷（敘利亞棗樹）和指甲花。誤差線表示±5%的標準偏差

結論

由於全球能源需求迅速增長，且目前的EOR技術在最佳狀態下能夠將采收率提高到60%，因此工程師們也一直在尋找新方法增加油藏中圈閉油的產量。而這些新方法不僅要能提高原油采收率，而且必須具有環保性且經濟效益好，還要能使用於油田。天然表麵活性劑和納米顆粒同時作為注入流體，可以最大程度上上滿足上述要求。納米流體驅的EOR工藝麵臨許多挑戰和限製，包括納米顆粒在溶液中的穩定性、納米流體與地層岩石和儲層流體的相互作用、製備和注入納米流體的專用設備不足以及惡劣儲層條件下的應用等。解決以上問題可以使納米流體在提高EOR方麵獲得重大進展。實驗證明，天然納米表麵活性劑可以很好地替代工業表麵活性劑和聚合物。本研究的主要結論如下：

1.界麵張力測量顯示，將指甲花提取物添加到水中可以使油水之間的界麵張力值從37mN/m降低到15.24mN/m。

2.在PUT化學實驗室采用溶膠-凝膠法合成了TiO2、SiO2以及TiO2與石墨烯納米粒子的納米複合物，XRD、FESEM、EDAX和FTIR測試結果證實這些合成方法確實可行。

3.本研究首次使用一種名為黃芪膠提取物的天然水性懸浮表麵活性劑來穩定不同的納米流體，時間為24小時。通過粒度和zeta電位測試確定了該表麵活性劑的最佳重量百分比。

4.界麵張力測量表明，根據CMC值向指甲花提取物中添加納米顆粒（納米表麵活性劑）對油和納米表麵活性劑之間的界麵張力值有輕微影響，在最佳狀態下，向指甲花提取液中添加1wt%的TiO2納米顆粒後，界麵張力從18.43mN/m降低到14.57mN/m。

5.單獨的石墨烯納米顆粒對降低油水界麵張力的影響可以忽略不計。加之其與TiO2納米顆粒（純TiO2納米顆粒）合成TiO2/石墨烯納米複合材料時，不利於發揮作用。因此，石墨烯納米顆粒對EOR來說在操作上和經濟上都不可行。

6.TiO2納米表麵活性劑是降低油水界麵張力第二好的天然表麵活性劑，其效果與工業表麵活性劑一樣突出。
